LTE Advanced

Wie LTE-Advanced mehrere Träger und räumliche Datenströme nutzt: Carrier Aggregation, MIMO und Relay Nodes im Zusammenhang. Mit den ursprünglichen LTEmobile-Grafiken und einer ergänzten Erklärung. Fachlich geprüft am 26.10.2026.

LTE-Advanced – der technische Hintergrund

LTE-Advanced wurde im 3GPP Release 10 standardisiert. Es entwickelt LTE für höhere Datenraten, mehr Kapazität und eine bessere Versorgung am Zellrand weiter. Die technischen Vorgaben orientieren sich an den IMT-Advanced-Anforderungen der ITU. Zu den wesentlichen Neuerungen gehören Carrier Aggregation, erweiterte Mehrantennentechnik und Relay Nodes. [1] [5]

LTE-Advanced wurde unter der Maßgabe der Kompatibilität zu LTE Release 8 entwickelt. Ein älteres LTE-Endgerät kann einen unterstützten Einzelträger im weiterentwickelten Netz nutzen. Ein LTE-Advanced-Endgerät arbeitet auch in einem älteren LTE-Netz mit den dort verfügbaren Funktionen. Die zusätzlichen Möglichkeiten werden genutzt, wenn Netz und Endgerät sie gemeinsam unterstützen. [6]

Das Ziel ist, die Gesamtkapazität zu erhöhen und möglichst vielen Kunden eine hohe Datenrate zu liefern. Gleichzeitig können einzelne Endgeräte mehrere Träger und räumliche Datenströme nutzen. Die Basisstation verteilt die verfügbaren Funkressourcen je nach Bedarf und Funkbedingungen.

Die Grundlagen zu OFDMA, Modulation und MIMO findest du im Artikel LTE Technik. Wie die Basisstation mit dem Kernnetz zusammenarbeitet, erklärt EPC – das LTE-Kernnetz.

Carrier Aggregation: Bandbreiten gemeinsam nutzen

Ein wesentlicher Schritt besteht darin, die verfügbaren Frequenzträger zusammenzulegen. Das nennt sich Carrier Aggregation (CA). Jeder beteiligte Träger heißt Component Carrier (CC). Die Träger können innerhalb eines Frequenzbands liegen oder aus unterschiedlichen Bändern stammen. [1] [3]

Ein einzelner LTE-Träger ist bis zu 20 MHz breit. Der technische Rahmen von Release 10 sieht bis zu fünf Komponententräger und damit insgesamt bis zu 100 MHz vor. Die tatsächlich unterstützte Bündelung hängt von der jeweiligen Bandkombination und dem Endgerät ab. Für die Anordnung gibt es drei Grundformen:

  • Intra-Band, zusammenhängend: Benachbarte Träger liegen im selben Frequenzband.
  • Intra-Band, getrennt: Die Träger liegen im selben Band, zwischen ihnen bleibt eine Frequenzlücke.
  • Inter-Band: Es werden Träger aus unterschiedlichen Frequenzbändern kombiniert.
Carrier Aggregation: fünf benachbarte 20-MHz-Träger ergeben 100 MHz. Ein 10- und ein 20-MHz-Träger aus unterschiedlichen Bändern ergeben 30 MHz.
Die Grafik folgt dem Aufbau der ursprünglichen Bandbreitendarstellung. Addiert werden die Breiten der beteiligten Träger je Übertragungsrichtung. Die Abstände sind schematisch. Zum Vergrößern öffnen.

Durch die skalierbaren Bandbreiten sind unterschiedliche Datenraten möglich. Zwei 20-MHz-Träger ergeben beispielsweise 40 MHz in der betrachteten Übertragungsrichtung. Bei FDD werden die Bandbreiten für Downlink und Uplink getrennt gezählt. Die Zahl der gebündelten Träger kann für beide Richtungen unterschiedlich sein. [1]

Die Primary Cell (PCell) übernimmt die zentrale Verbindungssteuerung. Die weiteren Komponententräger sind den Secondary Cells (SCells) zugeordnet. Das Netz kann sie für die Datenübertragung aktivieren und wieder deaktivieren. Deshalb kann sich die gerade genutzte Kombination während einer Verbindung ändern. Welche Bereiche hinter den Bandnummern stehen, erklärt der Artikel zu Frequenzen und Frequenzbändern. [3]

Die Mobilfunk-Frequenzsimulation zeigt Carrier Aggregation an einem fiktiven 5G-SA-Netz. Mit dem CA-Schalter lässt sich verfolgen, wann geeignete Zusatzträger hinzukommen und wie sich die insgesamt genutzte Kanalbandbreite verändert. Die Messwerttabelle stellt Empfangspegel und Signalqualität der einzelnen Träger gegenüber.

MIMO: mehrere räumliche Datenströme

Bei der Antennentechnik wurden die Möglichkeiten für MIMO (Multiple Input Multiple Output) erweitert. Release 10 unterstützt im Downlink bis zu acht und im Uplink bis zu vier räumliche Übertragungsebenen. Dafür braucht es eine passende Antennen- und Signalverarbeitung auf beiden Seiten der Verbindung. [4]

Bei Single-User MIMO werden mehrere Datenströme zwischen der Basisstation und einem Endgerät übertragen. Multi-User MIMO (MU-MIMO) verteilt räumlich getrennte Übertragungen auf mehrere Endgeräte. Release 10 hat die MU-MIMO-Verfahren weiterentwickelt. Wie viele Datenströme gleichzeitig nutzbar sind, hängt von der Ausrüstung und den Eigenschaften des Funkkanals ab. [4]

Ein Beispiel für MU-MIMO liefert das interaktive Modell im Fachartikel 5G-Beamforming und Massive MIMO. Es zeigt an einem 5G-Antennenarray, wie zwei Datenströme zu unterschiedlichen Nutzern übertragen werden und wie sich gezielte Störungsunterdrückung auf das Nutzsignal auswirkt.

Relay Nodes: eine eigene Zelle mit Funkanbindung

Eine weitere wichtige Neuerung in Release 10 sind sogenannte Relay-Stationen, im Englischen Relay Nodes (RNs). Sie sind dazu konzipiert, die Abdeckung zu verbessern und auch in Randgebieten der Funkzelle eine gute und schnelle Verbindung zu ermöglichen.

Die Relay-Station nutzt eine Funkverbindung zu einer übergeordneten Basisstation, der Donor eNodeB. Diese Verbindung bildet ihren Backhaul. Im LTE-Standard heißt die dafür angepasste Funkschnittstelle Un. Auf der Seite der Endgeräte stellt ein solcher Relay Node eine eigene LTE-Zelle bereit. [2]

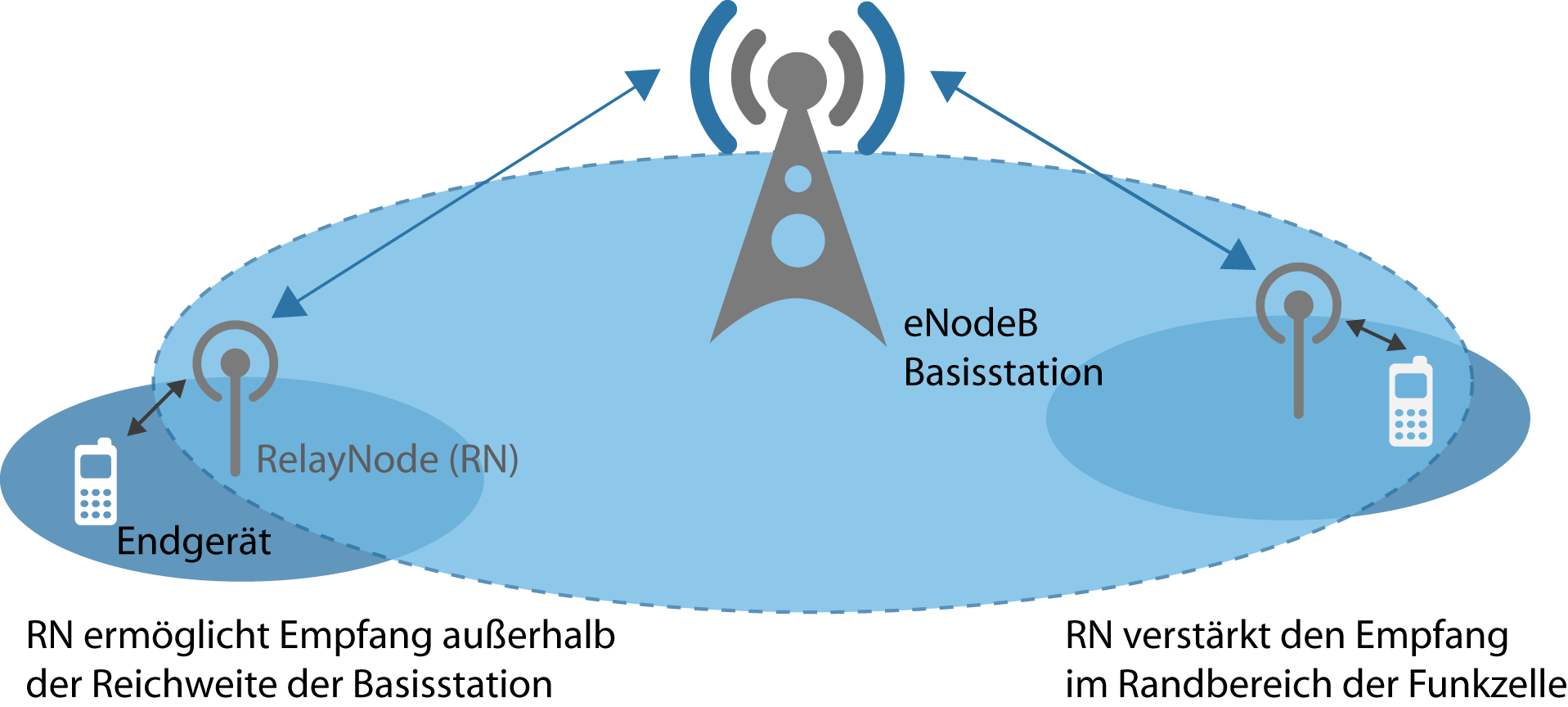

Zwei Relay Nodes sind per Funk an eine LTE-Basisstation angebunden. Jeder Relay Node stellt eine lokale Zelle für Endgeräte bereit.
Originalgrafik von LTEmobile. Die kleinen Flächen stehen für die Zellen der Relay Nodes; die Pfeile zur großen Basisstation zeigen deren Funkbackhaul. Flächen und Entfernungen sind schematisch. Zum Vergrößern öffnen.

Durch die Nähe zum Endgerät kann auch die Verbindung in Gebäuden verbessert werden. Dafür müssen Standort und Funkweg des Relays geeignet sein. Zugang zum Endgerät und Backhaul zum Donor benötigen jeweils ausreichend Ressourcen. Die Kapazität beider Strecken wird deshalb gemeinsam geplant. [2]

Für 5G beschreibt Integrated Access Backhaul (IAB) die integrierte Funkanbindung von Mobilfunkzellen. Der IAB-Artikel erläutert die dortige Architektur und die Aufteilung zwischen Zugang und Backhaul.

Spektraleffizienz und Datenraten

Die Spektraleffizienz beschreibt, wie viele Datenbits pro Sekunde und Hertz Bandbreite übertragen werden. Die ursprünglichen Anforderungskataloge unterscheiden zwischen Mindestanforderungen für IMT-Advanced und den weitergehenden LTE-Advanced-Entwicklungszielen:

BewertungsgrößeDownlinkUplink
IMT-Advanced: Mindest-Spitzenspektraleffizienz nach ITU-R M.213415 bit/s/Hz6,75 bit/s/Hz
LTE-Advanced: Ziel für die Spitzenspektraleffizienz nach 3GPP TR 36.91330 bit/s/Hz15 bit/s/Hz
Standardisierungswerte unter definierten Bewertungsbedingungen. Für die LTE-Advanced-Ziele wurden bis zu 8 × 8 im Downlink und 4 × 4 im Uplink angenommen. Quellen [5] und [6].

Die Spitzenwerte beziehen sich auf fehlerfreie Bedingungen und die Zuteilung der verfügbaren Funkressourcen an ein Endgerät. Im laufenden Netz hängen die Datenraten von Kanalbreite, Modulation, räumlichen Datenströmen, Signalqualität und Auslastung ab. Der Anforderungskatalog legt außerdem besonderen Wert auf die mittlere Leistung und die Versorgung am Zellrand. [5] [6]

Was für Smartphone und Router zählt

  • Bandkombinationen: Das Gerät muss die vom Netz eingesetzte CA-Kombination unterstützen. Die technischen Unterlagen nennen dafür die kombinierbaren Bänder und die Zahl der Träger.
  • Antennentechnik: Für die tatsächlich nutzbaren MIMO-Verfahren zählen die Fähigkeiten von Basisstation und Endgerät sowie der Funkkanal.
  • Standort und Auslastung: Ein zusätzlicher Träger wird dort nutzbar, wo sein Signal ausreichend ankommt. Antennen und Umgebung beeinflussen deshalb auch die mögliche Bündelung.

Die Sendereichweiten-Erklärung beschreibt die Einflüsse des Funkwegs. Für einen stationären Anschluss zeigt der Artikel über Mobilfunkrouter und FWA, wie sich Standort, Antennen und Heimnetz auf die Verbindung auswirken.

Die Weiterentwicklung zu LTE-Advanced Pro

Ab Release 13 wird die weitere LTE-Entwicklung unter LTE-Advanced Pro zusammengefasst. Dazu gehören erweiterte Trägerbündelung und Licensed Assisted Access (LAA), bei dem lizenzierte Mobilfunkfrequenzen mit zusätzlichem Spektrum im lizenzfreien Bereich kombiniert werden. Welche Funktionen ein konkreter Anschluss nutzt, richtet sich nach Netz und Endgerät. [7]

Frühe Ausbauphase und Originalgrafiken

Beim frühen Ausbau durch Telekom, Vodafone und O2 spielte die Kombination vorhandener LTE-Träger eine wichtige Rolle. Die damalige LTEmobile-Infografik zeigt Beispiele mit 800 und 2600 MHz sowie 1800 und 2600 MHz. Ihre Datenraten und Betreiberzuordnungen dokumentieren diesen früheren Stand.

Historische Infografik und ursprüngliche Bandbreitengrafik öffnen
Historische Infografik von LTEmobile mit Betreiberzuordnungen, 30- und 40-MHz-Bündelung und Datenratenannahmen.
Historische Originalgrafik aus der frühen LTE-Advanced-Ausbauphase. Die Beispiele rechnen mit 225 und 300 Mbit/s bei 30 beziehungsweise 40 MHz und mit höheren Spitzenwerten bei vier räumlichen Datenströmen. Betreiberzuordnungen, Einsatzgebiete und Datenraten sind als damalige Darstellung zu lesen; der erreichbare Durchsatz hängt von der jeweiligen Netz- und Gerätekonfiguration ab.
Ursprüngliche LTEmobile-Bandbreitengrafik mit fünf nebeneinanderliegenden 20-MHz-Trägern.
Originalgrafik: fünf 20-MHz-Komponententräger, insgesamt 100 MHz im Release-10-Grundrahmen. Die Abstände und Kurven sind schematisch. Die neue Grafik weiter oben ergänzt das Beispiel um getrennte Frequenzbereiche.

Zur Erforschung der Verfahren trug auch das deutsche EASY-C-Projekt bei, das vom Bundesministerium für Bildung und Forschung gefördert wurde. Die Projektlaufzeit reichte von April 2007 bis September 2010. Testumgebungen in Dresden und Berlin dienten unter anderem der Untersuchung kooperativer Antennenverfahren und von Relaying. [8] [9]

Quellen und redaktioneller Stand

Grundlage ist der LTEmobile-Bestandsartikel vom 6. Oktober 2017, zuletzt geändert am 30. Dezember 2019. Die technische Erklärung wurde am 26. Oktober 2026 geprüft und ergänzt. Die historischen Grafiken und die Forschungsgeschichte bleiben als solche eingeordnet. Quellen für die fachlichen Aussagen sind die folgenden Standardisierungs- und Forschungsunterlagen:
